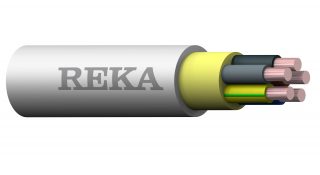

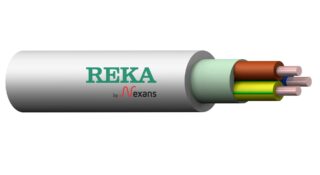

MMJ-HF C
Lataa tuoteryhmädatalehti
Asennuskaapeli kiinteään sisä- ja ulkoasennukseen. Ei maahan eikä suoraan betonivaluun. Voidaan upottaa laastilla täytettyyn uraan. Soveltuu rakennusten uloskäytäviin ja lääkintätiloihin standardin SFS 6000 vaatimusten mukaisesti. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Cca-s1,d1,a1.
| Standardit | SFS 5544, NEK 591, IEC 60502-1 |
|---|---|
| Käyttäytyminen palossa | Cca-s1,d1,a1 |
| CPR - DoP | 2021001_DOP.pdf |
| Johdin | Pyöreä kupariköysi, EN/IEC 60228 luokka 2 |
| Eriste | Ristisilloitettu polyeteeni PEX |
| Johtimien tunnistaminen | Sininen, ruskea Keltavihreä, sininen, ruskea Keltavihreä, sininen, ruskea, musta Keltavihreä, sininen, ruskea, musta, harmaa |
| Välikerros | Suulakepuristettu välitäyte |
| Ulkovaippa | UV-suojattu polyolefiinisekoite |
| Ulkovaipan väri | Valkoinen |
2x6 N
Sähkönumero
Koko
Pakkaus
Jännite
2x6 N
Kaapelin nimellishalkaisija mm
14
Kaapelin nimellispaino kg/km
325
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
2
Min. taivutussäde
Asennuksen aikana, kaapeli mm
138
Lopullisessa asennuksessa, kaapeli mm
41
Asennuksen aikana, kaapeli cm
14
Lopullisessa asennuksessa, kaapeli cm
4
Max. vetovoima
Vetopäällä kN
0.6
Vetosukalla kN
0.2
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304587
Reka-koodi
1146979
3x6 S
Sähkönumero
Koko
Pakkaus
Jännite
3x6 S
Kaapelin nimellishalkaisija mm
15
Kaapelin nimellispaino kg/km
376
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
145
Lopullisessa asennuksessa, kaapeli mm
44
Asennuksen aikana, kaapeli cm
15
Lopullisessa asennuksessa, kaapeli cm
4
Max. vetovoima
Vetopäällä kN
0.9
Vetosukalla kN
0.3
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304594
Reka-koodi
1146980
4x6 S
Sähkönumero
Koko
Pakkaus
Jännite
4x6 S
Kaapelin nimellishalkaisija mm
16
Kaapelin nimellispaino kg/km
454
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
157
Lopullisessa asennuksessa, kaapeli mm
47
Asennuksen aikana, kaapeli cm
16
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.2
Vetosukalla kN
0.4
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304600
Reka-koodi
1146981
5x6 S
Sähkönumero
Koko
Pakkaus
Jännite
5x6 S
Kaapelin nimellishalkaisija mm
17
Kaapelin nimellispaino kg/km
561
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
172
Lopullisessa asennuksessa, kaapeli mm
52
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
0.5
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304617
Reka-koodi
1146982
Kaapelin nimellishalkaisija mm
17
Kaapelin nimellispaino kg/km
561
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
172
Lopullisessa asennuksessa, kaapeli mm
52
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
0.5
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304624
Reka-koodi
1146982
Kaapelin nimellishalkaisija mm
17
Kaapelin nimellispaino kg/km
561
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
3.15
Johtimen nimellispoikkipinta-ala mm²
6
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
172
Lopullisessa asennuksessa, kaapeli mm
52
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
0.5
Vaiheresistanssi 20 °C Ω/km
3,08
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304631
Reka-koodi
1146982
3x10 S
Sähkönumero
Koko
Pakkaus
Jännite
3x10 S
Kaapelin nimellishalkaisija mm
17
Kaapelin nimellispaino kg/km
671
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
4.05
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
166
Lopullisessa asennuksessa, kaapeli mm
50
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
0.5
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304648
Reka-koodi
1146985
Kaapelin nimellishalkaisija mm
17
Kaapelin nimellispaino kg/km
671
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
4.05
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
166
Lopullisessa asennuksessa, kaapeli mm
50
Asennuksen aikana, kaapeli cm
17
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
0.5
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304655
Reka-koodi
1146985
4x10 S
Sähkönumero
Koko
Pakkaus
Jännite
4x10 S
Kaapelin nimellishalkaisija mm
18
Kaapelin nimellispaino kg/km
649
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
4.05
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
180
Lopullisessa asennuksessa, kaapeli mm
54
Asennuksen aikana, kaapeli cm
18
Lopullisessa asennuksessa, kaapeli cm
5
Max. vetovoima
Vetopäällä kN
2
Vetosukalla kN
0.6
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304662
Reka-koodi
1146986
5x10 S
Sähkönumero
Koko
Pakkaus
Jännite
5x10 S
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
793
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
4.05
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
196
Lopullisessa asennuksessa, kaapeli mm
59
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
6
Max. vetovoima
Vetopäällä kN
2.5
Vetosukalla kN
0.8
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304686
Reka-koodi
1146987
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
793
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
4.05
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
196
Lopullisessa asennuksessa, kaapeli mm
59
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
6
Max. vetovoima
Vetopäällä kN
2.5
Vetosukalla kN
0.8
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304679
Reka-koodi
1146987
Kaapelin nimellishalkaisija mm
20
Kaapelin nimellispaino kg/km
793
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
4.05
Johtimen nimellispoikkipinta-ala mm²
10
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
196
Lopullisessa asennuksessa, kaapeli mm
59
Asennuksen aikana, kaapeli cm
20
Lopullisessa asennuksessa, kaapeli cm
6
Max. vetovoima
Vetopäällä kN
2.5
Vetosukalla kN
0.8
Vaiheresistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304693
Reka-koodi
1146987
3x16 S
Sähkönumero
Koko
Pakkaus
Jännite
3x16 S
Kaapelin nimellishalkaisija mm
19
Kaapelin nimellispaino kg/km
764
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
5.04
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
189
Lopullisessa asennuksessa, kaapeli mm
57
Asennuksen aikana, kaapeli cm
19
Lopullisessa asennuksessa, kaapeli cm
6
Max. vetovoima
Vetopäällä kN
2.4
Vetosukalla kN
0.7
Vaiheresistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304709
Reka-koodi
1146990
4x16 S
Sähkönumero
Koko
Pakkaus
Jännite
4x16 S
Kaapelin nimellishalkaisija mm
21
Kaapelin nimellispaino kg/km
936
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
5.04
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
205
Lopullisessa asennuksessa, kaapeli mm
62
Asennuksen aikana, kaapeli cm
21
Lopullisessa asennuksessa, kaapeli cm
6
Max. vetovoima
Vetopäällä kN
3.2
Vetosukalla kN
1
Vaiheresistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304716
Reka-koodi
1146991
5x16 S
Sähkönumero
Koko
Pakkaus
Jännite
5x16 S
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
1487
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
5.04
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
226
Lopullisessa asennuksessa, kaapeli mm
68
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, kaapeli cm
7
Max. vetovoima
Vetopäällä kN
4
Vetosukalla kN
1.2
Vaiheresistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304723
Reka-koodi
1146992
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
1487
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
5.04
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
226
Lopullisessa asennuksessa, kaapeli mm
68
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, kaapeli cm
7
Max. vetovoima
Vetopäällä kN
4
Vetosukalla kN
1.2
Vaiheresistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304730
Reka-koodi
1146992
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
1487
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
5.04
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
226
Lopullisessa asennuksessa, kaapeli mm
68
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, kaapeli cm
7
Max. vetovoima
Vetopäällä kN
4
Vetosukalla kN
1.2
Vaiheresistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304747
Reka-koodi
1146992
3x25 S
Sähkönumero
Koko
Pakkaus
Jännite
3x25 S
Kaapelin nimellishalkaisija mm
23
Kaapelin nimellispaino kg/km
1143
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
6.4
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, kaapeli mm
228
Lopullisessa asennuksessa, kaapeli mm
68
Asennuksen aikana, kaapeli cm
23
Lopullisessa asennuksessa, kaapeli cm
7
Max. vetovoima
Vetopäällä kN
3.8
Vetosukalla kN
1.1
Vaiheresistanssi 20 °C Ω/km
0,727
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304754
Reka-koodi
1146995
4x25 S
Sähkönumero
Koko
Pakkaus
Jännite
4x25 S
Kaapelin nimellishalkaisija mm
25
Kaapelin nimellispaino kg/km
1431
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
6.4
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, kaapeli mm
251
Lopullisessa asennuksessa, kaapeli mm
75
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, kaapeli cm
8
Max. vetovoima
Vetopäällä kN
5
Vetosukalla kN
1.5
Vaiheresistanssi 20 °C Ω/km
0,727
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304761
Reka-koodi
1146996
5x25 S
Sähkönumero
Koko
Pakkaus
Jännite
5x25 S
Kaapelin nimellishalkaisija mm
28
Kaapelin nimellispaino kg/km
1747
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
6.4
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
275
Lopullisessa asennuksessa, kaapeli mm
83
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
8
Max. vetovoima
Vetopäällä kN
6.3
Vetosukalla kN
1.9
Vaiheresistanssi 20 °C Ω/km
0,727
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304792
Reka-koodi
1146997
Kaapelin nimellishalkaisija mm
28
Kaapelin nimellispaino kg/km
1747
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
6.4
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
275
Lopullisessa asennuksessa, kaapeli mm
83
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
8
Max. vetovoima
Vetopäällä kN
6.3
Vetosukalla kN
1.9
Vaiheresistanssi 20 °C Ω/km
0,727
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304785
Reka-koodi
1146997
Kaapelin nimellishalkaisija mm
28
Kaapelin nimellispaino kg/km
1747
Johdinmateriaali
Kupari
Johtimen nimellishalkaisija mm
6.4
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
5
Min. taivutussäde
Asennuksen aikana, kaapeli mm
275
Lopullisessa asennuksessa, kaapeli mm
83
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, kaapeli cm
8
Max. vetovoima
Vetopäällä kN
6.3
Vetosukalla kN
1.9
Vaiheresistanssi 20 °C Ω/km
0,727
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
70
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176304778
Reka-koodi
1146997
