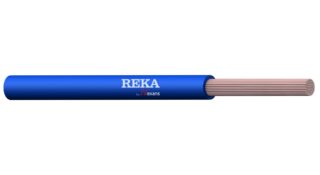

ML / H07V-U

Asennusjohdin kiinteään sisäasennukseen. Asennusputkessa, sekä laitteiden sisäiseen johdotukseen. Johdineriste on suojattava UV-säteilyltä. Kaapeli on paloa levittämätön CPR-luokassa Eca.

Standardit	EN 50525-2-31
Käyttäytyminen palossa	Eca
CPR - DoP	2017040_DOP.pdf
Johdin	Pyöreä kuparilanka, EN/IEC 60228 luokka 1
Eriste	PVC-sekoite
Johtimien tunnistaminen	GNYE Keltavihreä, BU Sininen BN Ruskea, BK Musta GY Harmaa, OG Oranssi RD Punainen, WH Valkoinen VT Violetti, PK Vaaleanpunainen
Ulkovaipan väri	-

1,5 GY H07V-U

Sähkönumero Koko Pakkaus Jännite

1,5 GY H07V-U

0401800 1,5 GY H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 19

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 1.5

Eristeen nimellispaksuus mm 0.7

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 22

Lopullisessa asennuksessa, kaapeli mm 8

Asennuksen aikana, kaapeli cm 2

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.08

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 12,1

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018002

Reka-koodi 1101010

Lataa tuotedatalehti

1,5 BN H07V-U

Sähkönumero Koko Pakkaus Jännite

1,5 BN H07V-U

0401802 1,5 BN H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 19

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 1.5

Eristeen nimellispaksuus mm 0.7

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 22

Lopullisessa asennuksessa, kaapeli mm 8

Asennuksen aikana, kaapeli cm 2

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.08

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 12,1

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018026

Reka-koodi 1101012

Lataa tuotedatalehti

1,5 BK H07V-U

Sähkönumero Koko Pakkaus Jännite

1,5 BK H07V-U

0401803 1,5 BK H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 19

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 1.5

Eristeen nimellispaksuus mm 0.7

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 22

Lopullisessa asennuksessa, kaapeli mm 8

Asennuksen aikana, kaapeli cm 2

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.08

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 12,1

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018033

Reka-koodi 1101013

Lataa tuotedatalehti

1,5 BU H07V-U

Sähkönumero Koko Pakkaus Jännite

1,5 BU H07V-U

0401807 1,5 BU H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 19

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 1.5

Eristeen nimellispaksuus mm 0.7

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 22

Lopullisessa asennuksessa, kaapeli mm 8

Asennuksen aikana, kaapeli cm 2

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.08

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 12,1

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018071

Reka-koodi 1101017

Lataa tuotedatalehti

1,5 GNYE H07V-U

Sähkönumero Koko Pakkaus Jännite

1,5 GNYE H07V-U

0401808 1,5 GNYE H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 19

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 1.5

Eristeen nimellispaksuus mm 0.7

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 22

Lopullisessa asennuksessa, kaapeli mm 8

Asennuksen aikana, kaapeli cm 2

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.08

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 12,1

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018088

Reka-koodi 1101018

Lataa tuotedatalehti

2,5 GY H07V-U

Sähkönumero Koko Pakkaus Jännite

2,5 GY H07V-U

0401820 2,5 GY H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 30

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 2.5

Eristeen nimellispaksuus mm 0.8

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 27

Lopullisessa asennuksessa, kaapeli mm 10

Asennuksen aikana, kaapeli cm 3

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.13

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 7,41

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018200

Reka-koodi 1101020

Lataa tuotedatalehti

2,5 BN H07V-U

Sähkönumero Koko Pakkaus Jännite

2,5 BN H07V-U

0401822 2,5 BN H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 30

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 2.5

Eristeen nimellispaksuus mm 0.8

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 27

Lopullisessa asennuksessa, kaapeli mm 10

Asennuksen aikana, kaapeli cm 3

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.13

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 7,41

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018224

Reka-koodi 1101022

Lataa tuotedatalehti

2,5 BK H07V-U

Sähkönumero Koko Pakkaus Jännite

2,5 BK H07V-U

0401823 2,5 BK H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 30

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 2.5

Eristeen nimellispaksuus mm 0.8

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 27

Lopullisessa asennuksessa, kaapeli mm 10

Asennuksen aikana, kaapeli cm 3

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.13

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 7,41

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018231

Reka-koodi 1101023

Lataa tuotedatalehti

2,5 BU H07V-U

Sähkönumero Koko Pakkaus Jännite

2,5 BU H07V-U

0401827 2,5 BU H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 30

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 2.5

Eristeen nimellispaksuus mm 0.8

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 27

Lopullisessa asennuksessa, kaapeli mm 10

Asennuksen aikana, kaapeli cm 3

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.13

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 7,41

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018279

Reka-koodi 1101027

Lataa tuotedatalehti

2,5 GNYE H07V-U

Sähkönumero Koko Pakkaus Jännite

2,5 GNYE H07V-U

0401828 2,5 GNYE H07V-U 200 nippu 450/750 V lisätiedot

Kaapelin nimellishalkaisija mm 3

Kaapelin nimellispaino kg/km 30

Johdinmateriaali Kupari

Johtimen nimellispoikkipinta-ala mm² 2.5

Eristeen nimellispaksuus mm 0.8

Johdinten lukumäärä 1

Min. taivutussäde

Asennuksen aikana, kaapeli mm 27

Lopullisessa asennuksessa, kaapeli mm 10

Asennuksen aikana, kaapeli cm 3

Lopullisessa asennuksessa, kaapeli cm 1

Max. vetovoima

Vetopäällä kN 0.13

Vetosukalla kN 0

Vaiheresistanssi 20 °C Ω/km 7,41

Kaapelin minimilämpötila kuljetuksen aikana °C -40

Kaapelin minimilämpötila asennuksen aikana °C -15

Kaapelin minimilämpötila käytössä °C -40

Maksimi johdinlämpötila jatkuvassa käytössä °C 70

Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C 160

EAN-koodi 6410004018286

Reka-koodi 1101028

Lataa tuotedatalehti
