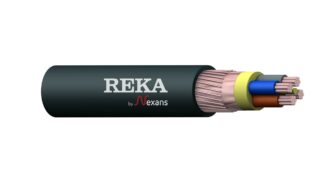

AEMCMK-HF / AXQJ-EMC / IFSI-EMC-Al
Lataa tuoteryhmädatalehti
Alumiinivoimakaapeli kiinteään sisä- ja ulkoasennukseen. Voidaan asentaa suoraan maahan. EMC-suojattu kaapeli tarjoaa erinomaisen suojan sähkömagneettisia häiriöitä vastaan. Johdineriste on suojattava UV-säteilyltä. Asennus on tehtävä kansallisten asetusten ja määräysten mukaisesti. Kaapeli on halogeeniton ja paloa levittämätön CPR-luokassa Dca-s2,d2,a2.
| Standardit | SFS 5546, SEK TS 424 14 18-1, HD 604 5 I & D, IEC 60502-1 |
|---|---|
| Käyttäytyminen palossa | Dca-s2,d2,a2 |
| CPR - DoP | 2021006_DOP.pdf 2021005_DOP.pdf |
| Johdin | 16-25 mm² pyöreä alumiiniköysi, EN/IEC 60228 luokka 2 35-300 mm² sektorinmuotoinen alumiiniköysi, EN/IEC 60228 luokka 2 |
| Eriste | Ristisilloitettu polyeteeni PEX |
| Johtimien tunnistaminen | Ruskea, musta, harmaa Sininen, ruskea, musta, harmaa |
| Välikerros | Muovinauha |
| Metallinen kosketussuoja | EMC-kuparifolio ja kuparilangat |
| Ulkovaippa | UV-suojattu polyolefiinisekoite |
| Ulkovaipan väri | Musta |
3x16/10
Sähkönumero
Koko
Pakkaus
Jännite
3x16/10
Kaapelin nimellishalkaisija mm
21
Kaapelin nimellispaino kg/km
613
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
10
Asennuksen aikana, kaapeli cm
25
Lopullisessa asennuksessa, vaihejohdin cm
7
Lopullisessa asennuksessa, kaapeli cm
17
Asennuksen aikana, kaapeli m
0.25
Lopullisessa asennuksessa, kaapeli m
0.17
Max. vetovoima
Vetopäällä kN
0.7
Vetosukalla kN
0.7
Vaiheresistanssi 20 °C Ω/km
1,91
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225653
Reka-koodi
1149200
3x25/16
Sähkönumero
Koko
Pakkaus
Jännite
3x25/16
Kaapelin nimellishalkaisija mm
24
Kaapelin nimellispaino kg/km
867
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
9
Asennuksen aikana, kaapeli cm
29
Lopullisessa asennuksessa, vaihejohdin cm
6
Lopullisessa asennuksessa, kaapeli cm
20
Asennuksen aikana, kaapeli m
0.29
Lopullisessa asennuksessa, kaapeli m
0.2
Max. vetovoima
Vetopäällä kN
1.1
Vetosukalla kN
1.1
Vaiheresistanssi 20 °C Ω/km
1,20
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225677
Reka-koodi
1149201
3x50/16
Sähkönumero
Koko
Pakkaus
Jännite
3x50/16
Kaapelin nimellishalkaisija mm
24
Kaapelin nimellispaino kg/km
861
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
50
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
20
Asennuksen aikana, kaapeli cm
28
Lopullisessa asennuksessa, vaihejohdin cm
14
Lopullisessa asennuksessa, kaapeli cm
20
Asennuksen aikana, kaapeli m
0.28
Lopullisessa asennuksessa, kaapeli m
0.2
Max. vetovoima
Vetopäällä kN
2.3
Vetosukalla kN
2.3
Vaiheresistanssi 20 °C Ω/km
0,641
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225714
Reka-koodi
1149203
3x70/21
Sähkönumero
Koko
Pakkaus
Jännite
3x70/21
Kaapelin nimellishalkaisija mm
27
Kaapelin nimellispaino kg/km
1169
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
70
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
24
Asennuksen aikana, kaapeli cm
33
Lopullisessa asennuksessa, vaihejohdin cm
17
Lopullisessa asennuksessa, kaapeli cm
23
Asennuksen aikana, kaapeli m
0.33
Lopullisessa asennuksessa, kaapeli m
0.23
Max. vetovoima
Vetopäällä kN
3.2
Vetosukalla kN
3.2
Vaiheresistanssi 20 °C Ω/km
0,443
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,868
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225738
Reka-koodi
1149204
3x95/29
Sähkönumero
Koko
Pakkaus
Jännite
3x95/29
Kaapelin nimellishalkaisija mm
32
Kaapelin nimellispaino kg/km
1531
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
95
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
27
Asennuksen aikana, kaapeli cm
38
Lopullisessa asennuksessa, vaihejohdin cm
19
Lopullisessa asennuksessa, kaapeli cm
27
Asennuksen aikana, kaapeli m
0.38
Lopullisessa asennuksessa, kaapeli m
0.27
Max. vetovoima
Vetopäällä kN
4.3
Vetosukalla kN
4.3
Vaiheresistanssi 20 °C Ω/km
0,320
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,641
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225752
Reka-koodi
1149205
3x120/41
Sähkönumero
Koko
Pakkaus
Jännite
3x120/41
Kaapelin nimellishalkaisija mm
36
Kaapelin nimellispaino kg/km
1977
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
120
Eristeen nimellispaksuus mm
1.2
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
31
Asennuksen aikana, kaapeli cm
43
Lopullisessa asennuksessa, vaihejohdin cm
22
Lopullisessa asennuksessa, kaapeli cm
30
Asennuksen aikana, kaapeli m
0.43
Lopullisessa asennuksessa, kaapeli m
0.3
Max. vetovoima
Vetopäällä kN
5.4
Vetosukalla kN
5.4
Vaiheresistanssi 20 °C Ω/km
0,253
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,443
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225776
Reka-koodi
1149206
3x150/41
Sähkönumero
Koko
Pakkaus
Jännite
3x150/41
Kaapelin nimellishalkaisija mm
39
Kaapelin nimellispaino kg/km
2304
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
150
Eristeen nimellispaksuus mm
1.4
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
35
Asennuksen aikana, kaapeli cm
47
Lopullisessa asennuksessa, vaihejohdin cm
24
Lopullisessa asennuksessa, kaapeli cm
33
Asennuksen aikana, kaapeli m
0.47
Lopullisessa asennuksessa, kaapeli m
0.33
Max. vetovoima
Vetopäällä kN
6.8
Vetosukalla kN
6.8
Vaiheresistanssi 20 °C Ω/km
0,206
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,443
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225790
Reka-koodi
1149207
3x185/57
Sähkönumero
Koko
Pakkaus
Jännite
3x185/57
Kaapelin nimellishalkaisija mm
44
Kaapelin nimellispaino kg/km
2882
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
185
Eristeen nimellispaksuus mm
1.6
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
38
Asennuksen aikana, kaapeli cm
53
Lopullisessa asennuksessa, vaihejohdin cm
27
Lopullisessa asennuksessa, kaapeli cm
37
Asennuksen aikana, kaapeli m
0.53
Lopullisessa asennuksessa, kaapeli m
0.37
Max. vetovoima
Vetopäällä kN
8.3
Vetosukalla kN
8.3
Vaiheresistanssi 20 °C Ω/km
0,164
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,320
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225813
Reka-koodi
1149208
3x240/72
Sähkönumero
Koko
Pakkaus
Jännite
3x240/72
Kaapelin nimellishalkaisija mm
48
Kaapelin nimellispaino kg/km
3660
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
240
Eristeen nimellispaksuus mm
1.7
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
43
Asennuksen aikana, kaapeli cm
58
Lopullisessa asennuksessa, vaihejohdin cm
30
Lopullisessa asennuksessa, kaapeli cm
40
Asennuksen aikana, kaapeli m
0.58
Lopullisessa asennuksessa, kaapeli m
0.4
Max. vetovoima
Vetopäällä kN
10.8
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0,125
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,253
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225837
Reka-koodi
1149209
3x300/88
Sähkönumero
Koko
Pakkaus
Jännite
3x300/88
Kaapelin nimellishalkaisija mm
56
Kaapelin nimellispaino kg/km
4529
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
300
Eristeen nimellispaksuus mm
1.8
Johdinten lukumäärä
3
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
50
Asennuksen aikana, kaapeli cm
67
Lopullisessa asennuksessa, vaihejohdin cm
35
Lopullisessa asennuksessa, kaapeli cm
47
Asennuksen aikana, kaapeli m
0.67
Lopullisessa asennuksessa, kaapeli m
0.47
Max. vetovoima
Vetopäällä kN
13.5
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0,100
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,206
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225851
Reka-koodi
1149210
4x16/10
Sähkönumero
Koko
Pakkaus
Jännite
4x16/10
Kaapelin nimellishalkaisija mm
22
Kaapelin nimellispaino kg/km
709
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
16
Eristeen nimellispaksuus mm
0.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
10
Asennuksen aikana, kaapeli cm
27
Lopullisessa asennuksessa, vaihejohdin cm
7
Lopullisessa asennuksessa, kaapeli cm
19
Asennuksen aikana, kaapeli m
0.27
Lopullisessa asennuksessa, kaapeli m
0.19
Max. vetovoima
Vetopäällä kN
1
Vetosukalla kN
1
Vaiheresistanssi 20 °C Ω/km
1,91
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
1,83
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225875
Reka-koodi
1149214
4x25/16
Sähkönumero
Koko
Pakkaus
Jännite
4x25/16
Kaapelin nimellishalkaisija mm
26
Kaapelin nimellispaino kg/km
1003
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
25
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
9
Asennuksen aikana, kaapeli cm
31
Lopullisessa asennuksessa, vaihejohdin cm
6
Lopullisessa asennuksessa, kaapeli cm
22
Asennuksen aikana, kaapeli m
0.31
Lopullisessa asennuksessa, kaapeli m
0.22
Max. vetovoima
Vetopäällä kN
1.5
Vetosukalla kN
1.5
Vaiheresistanssi 20 °C Ω/km
1,20
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225899
Reka-koodi
1149215
4x35/16
Sähkönumero
Koko
Pakkaus
Jännite
4x35/16
Kaapelin nimellishalkaisija mm
24
Kaapelin nimellispaino kg/km
859
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
35
Eristeen nimellispaksuus mm
0.9
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
16
Asennuksen aikana, kaapeli cm
29
Lopullisessa asennuksessa, vaihejohdin cm
11
Lopullisessa asennuksessa, kaapeli cm
20
Asennuksen aikana, kaapeli m
0.29
Lopullisessa asennuksessa, kaapeli m
0.2
Max. vetovoima
Vetopäällä kN
2.1
Vetosukalla kN
2.1
Vaiheresistanssi 20 °C Ω/km
0,868
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225912
Reka-koodi
1149216
4x50/16
Sähkönumero
Koko
Pakkaus
Jännite
4x50/16
Kaapelin nimellishalkaisija mm
28
Kaapelin nimellispaino kg/km
1083
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
50
Eristeen nimellispaksuus mm
1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
19
Asennuksen aikana, kaapeli cm
34
Lopullisessa asennuksessa, vaihejohdin cm
13
Lopullisessa asennuksessa, kaapeli cm
23
Asennuksen aikana, kaapeli m
0.34
Lopullisessa asennuksessa, kaapeli m
0.23
Max. vetovoima
Vetopäällä kN
3
Vetosukalla kN
3
Vaiheresistanssi 20 °C Ω/km
0,641
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
1,15
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225936
Reka-koodi
1149217
4x70/21
Sähkönumero
Koko
Pakkaus
Jännite
4x70/21
Kaapelin nimellishalkaisija mm
31
Kaapelin nimellispaino kg/km
1464
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
70
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
23
Asennuksen aikana, kaapeli cm
38
Lopullisessa asennuksessa, vaihejohdin cm
16
Lopullisessa asennuksessa, kaapeli cm
26
Asennuksen aikana, kaapeli m
0.38
Lopullisessa asennuksessa, kaapeli m
0.26
Max. vetovoima
Vetopäällä kN
4.2
Vetosukalla kN
4.2
Vaiheresistanssi 20 °C Ω/km
0,443
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,868
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225950
Reka-koodi
1149218
4x95/29
Sähkönumero
Koko
Pakkaus
Jännite
4x95/29
Kaapelin nimellishalkaisija mm
35
Kaapelin nimellispaino kg/km
1893
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
95
Eristeen nimellispaksuus mm
1.1
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
26
Asennuksen aikana, kaapeli cm
42
Lopullisessa asennuksessa, vaihejohdin cm
18
Lopullisessa asennuksessa, kaapeli cm
30
Asennuksen aikana, kaapeli m
0.42
Lopullisessa asennuksessa, kaapeli m
0.3
Max. vetovoima
Vetopäällä kN
5.7
Vetosukalla kN
5.7
Vaiheresistanssi 20 °C Ω/km
0,320
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,641
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225974
Reka-koodi
1149219
4x120/41
Sähkönumero
Koko
Pakkaus
Jännite
4x120/41
Kaapelin nimellishalkaisija mm
40
Kaapelin nimellispaino kg/km
2425
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
120
Eristeen nimellispaksuus mm
1.2
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
29
Asennuksen aikana, kaapeli cm
49
Lopullisessa asennuksessa, vaihejohdin cm
20
Lopullisessa asennuksessa, kaapeli cm
34
Asennuksen aikana, kaapeli m
0.49
Lopullisessa asennuksessa, kaapeli m
0.34
Max. vetovoima
Vetopäällä kN
7.2
Vetosukalla kN
7.2
Vaiheresistanssi 20 °C Ω/km
0,253
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,443
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176225998
Reka-koodi
1149220
4x150/41
Sähkönumero
Koko
Pakkaus
Jännite
4x150/41
Kaapelin nimellishalkaisija mm
45
Kaapelin nimellispaino kg/km
2875
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
150
Eristeen nimellispaksuus mm
1.4
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
32
Asennuksen aikana, kaapeli cm
54
Lopullisessa asennuksessa, vaihejohdin cm
23
Lopullisessa asennuksessa, kaapeli cm
38
Asennuksen aikana, kaapeli m
0.54
Lopullisessa asennuksessa, kaapeli m
0.38
Max. vetovoima
Vetopäällä kN
9
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0,206
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,443
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176226018
Reka-koodi
1149221
4x185/57
Sähkönumero
Koko
Pakkaus
Jännite
4x185/57
Kaapelin nimellishalkaisija mm
49
Kaapelin nimellispaino kg/km
3546
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
185
Eristeen nimellispaksuus mm
1.6
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
37
Asennuksen aikana, kaapeli cm
59
Lopullisessa asennuksessa, vaihejohdin cm
26
Lopullisessa asennuksessa, kaapeli cm
41
Asennuksen aikana, kaapeli m
0.59
Lopullisessa asennuksessa, kaapeli m
0.41
Max. vetovoima
Vetopäällä kN
11.1
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0,164
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,320
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176226032
Reka-koodi
1149222
4x240/72
Sähkönumero
Koko
Pakkaus
Jännite
4x240/72
Kaapelin nimellishalkaisija mm
56
Kaapelin nimellispaino kg/km
4602
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
240
Eristeen nimellispaksuus mm
1.7
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
43
Asennuksen aikana, kaapeli cm
67
Lopullisessa asennuksessa, vaihejohdin cm
30
Lopullisessa asennuksessa, kaapeli cm
47
Asennuksen aikana, kaapeli m
0.67
Lopullisessa asennuksessa, kaapeli m
0.47
Max. vetovoima
Vetopäällä kN
14.4
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0,125
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,253
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176226056
Reka-koodi
1149223
4x300/88
Sähkönumero
Koko
Pakkaus
Jännite
4x300/88
Kaapelin nimellishalkaisija mm
60
Kaapelin nimellispaino kg/km
5554
Johdinmateriaali
Alumiini
Johtimen nimellispoikkipinta-ala mm²
300
Eristeen nimellispaksuus mm
1.8
Johdinten lukumäärä
4
Min. taivutussäde
Asennuksen aikana, vaihejohdin cm
46
Asennuksen aikana, kaapeli cm
72
Lopullisessa asennuksessa, vaihejohdin cm
32
Lopullisessa asennuksessa, kaapeli cm
50
Asennuksen aikana, kaapeli m
0.72
Lopullisessa asennuksessa, kaapeli m
0.5
Max. vetovoima
Vetopäällä kN
18
Vetosukalla kN
8.5
Vaiheresistanssi 20 °C Ω/km
0,100
Metallisen kosketussuojan maksimi d.c. resistanssi 20 °C Ω/km
0,206
Kaapelin minimilämpötila kuljetuksen aikana °C
-25
Kaapelin minimilämpötila asennuksen aikana °C
-15
Kaapelin minimilämpötila käytössä °C
-50
Maksimi johdinlämpötila jatkuvassa käytössä °C
90
Maksimi johdinlämpötila oikosulussa (enintään 5 s.) °C
250
EAN-koodi
6438176226070
Reka-koodi
1149224
