Kaapelikelojen mekaaniset mitat ja massat

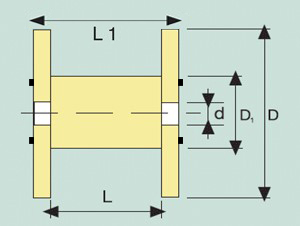

Kelakuvat, mitat selitettynä

Kelatyyppi	K6	K7	K8	K9	K10	K11	K12
Laipan halkaisija mm, D	600	700	800	900	1000	1100	1200
Rummun halkaisija mm, D1	250	325	375	425	500	575	675
Sisäleveys mm, L	400	500	500	550	600	650	850
Keskireikä mm, d	75	75	75	75	104	104	104
Ulkoleveys mm, L1	475	575	575	630	715	762	983
Kulj. tilav. m³ ilman laud.	0,17	0,28	0,37	0,51	0,71	0,92	1,41
Kulj. tilav. m³ laudoitettu	0,20	0,33	0,42	0,57	0,79	1,01	1,54
Kelan paino (kg)	14	20	24	31	43	52	80

KELATYYPPI	K14	K16	K18	K20	K22	K24	K26	K28	K30
Laipan halkaisija mm, D	1400	1600	1800	2000	2200	2400	2600	2800	3000
Rummun halkaisija mm, D1	800	950	1100	1300	1400	1400	1500	1500	1500
Sisäleveys mm, L	850	850	850	1000	1000	1000	1200	1350	1500
Keskireikä mm, d	104	104	132	132	132	132	132	132	132
Ulkoleveys mm, L1	983	1018	1018	1188	1188	1200	1448	1650	1800
Kulj. tilav. m3 ilman laud.	1,92	2,61	3,48	4,75	5,75	6,91	9,79	12,94	16,20
Kulj. tilav. m3 laudoitettu	2,07	2,78	3,69	5,00	6,02	7,21	10,18	13,42	16,77
Kelan paino (kg)	103	170	213	290	344	428	701	974	1105
